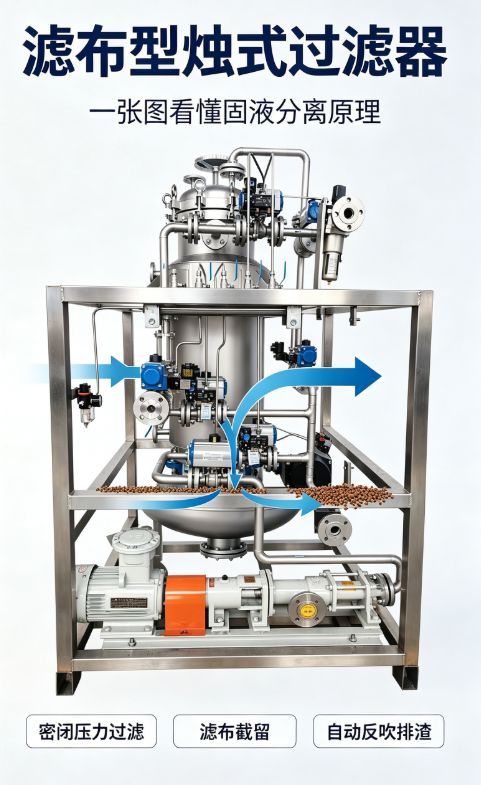

半导体电子化学品（光刻胶、超纯试剂、显影液、剥离液、电子溶剂等）对过滤精度、金属离子析出、颗粒控制、洁净度有着严苛要求，微量颗粒、金属溶出都会直接造成晶圆批次报废。烛式过滤器凭借全 PTFE 防腐材质、密闭过滤、可在线再生的特性，广泛用于电子化学品固液分离工序。
Q1：半导体电子化学品，哪些工段适合滤布型烛式过滤器？
- 光刻胶生产过滤：脱除树脂聚合产生的凝胶颗粒、杂质，控制纳米级颗粒；
- 高纯电子溶剂、显影液、剥离液粗 / 精滤：去除原料固体杂质、析出微粒；
- 湿电子化学品原料预处理：过滤原料中的不溶物、催化剂残渣；
- 电子化学品循环回收工段：回收母液，截留固体颗粒物。
适用前提：物料固含量较高，需要持续过滤；如果是终端超精保安过滤，一般搭配折叠滤芯作为最后把关。
Q2：半导体电子化学品用滤布型烛式过滤器
，核心要求是什么？
- 材质高纯，严控金属离子析出
与物料接触部分优先全 PTFE 包覆滤烛、PTFE 滤布；罐体可做特氟龙喷涂，避免普通不锈钢接触强腐蚀化学品析出铁、钠、铬等金属离子，污染电子化学品。
- 高精度截留
选用 PTFE 覆膜滤布，可稳定截留亚微米 / 纳米级凝胶颗粒，满足光刻胶等高洁净物料颗粒管控。
- 耐腐蚀
可耐受强酸、强碱、强极性有机溶剂，适配显影液、剥离液、各类电子溶剂。
- 密闭无泄漏
高压法兰 + 全氟密封件双重密封，整机做水压、气密性测试，杜绝物料渗漏引入外来颗粒污染。
- 低析出、无异物脱落
滤布、密封圈无填料析出，无纤维脱落风险，避免二次污染。
A：
光刻胶存在凝胶颗粒，微小凝胶会造成晶圆线条缺陷。
- 选用PTFE 覆膜滤布，表层光滑，拦截亚微米凝胶颗粒，凝胶不易嵌入滤布深层；
- 采用多级串联过滤方案，前级烛式过滤器截留大凝胶，后端精密滤芯进一步把关纳米颗粒；
- 正式生产前做预涂，形成稳定滤饼层，提升精细颗粒截留效果；
- 控制过滤压差，避免压差过高击穿滤布、撕裂滤饼，造成颗粒穿透。
Q4：如何解决电子化学品过滤中金属离子二次污染问题？
- 滤烛采用全 PTFE 包覆结构，无裸露金属接触料液；
- 罐体内壁喷涂特氟龙，管路选用高纯无缝 PTFE 管道；
- 滤布、密封件选用高纯全氟材质，不添加易析出填料；
- 出厂提供材质纯度报告、金属溶出检测数据；
- 定期检测滤布老化情况，滤布破损及时更换，防止底层骨架接触化学品溶出金属。
Q5：运行中滤液浑浊、颗粒穿透（穿滤）是什么原因，怎么处理？
A：
故障原因
① PTFE 滤布破损、划伤；
② 滤烛上下端全氟密封圈老化、安装不到位，物料短路；
③ 压差超标，滤饼层开裂；
④ 硬质颗粒刮破滤布覆膜层。
解决对策
① 定期完整性测试，发现滤布破损立即更换；
② 安装前检查密封圈，紧固法兰，做好气密性试压；
③ 设置压差联锁，超过阈值停止进料，禁止超压运行；
④ 前端增设预过滤，拦截硬质大颗粒，保护 PTFE 滤布。
Q6：滤布堵塞、压差上涨快，过滤周期短怎么处理？
A：
故障原因
光刻胶、电子试剂中的凝胶颗粒容易嵌在滤布表面，快速堵塞滤孔；物料温度变化会加剧凝胶析出。
解决对策
① 控制料液温度，减少凝胶析出；
② 选用光滑 PTFE 覆膜滤布，凝胶不易嵌入滤布；
③ 过滤完成使用适配高纯溶剂在线 CIP 清洗，溶解滤布上粘附凝胶；
④ 合理控制滤饼厚度，不要过度积饼。
Q7：批次切换，如何避免电子化学品交叉污染？
- 设备内壁抛光 + PTFE 防腐涂层，减少物料吸附死角；
- 批次切换执行完整 CIP 在线清洗，采用对应高纯溶剂循环冲洗滤烛与罐体；
- 高洁净项目可配置备用滤烛组件，换牌号直接整套更换滤烛，最大降低残留；
- 清洗后取样检测，确认无残留、无金属离子超标再投入下一批物料。
Q8：半导体车间选型还有哪些注意事项？
- 洁净等级：设备可适配千级、万级洁净车间；
- 防爆：有机溶剂类电子化学品，设备做防爆配置；
- 验证资料：可提供材质证明、溶出测试、完整性检测报告，满足半导体工厂 DQ/IQ/OQ 验证；
- 操作：密闭操作，减少物料与空气接触，降低外界颗粒带入。
A：
滤布型烛式过滤器作为
前级粗 / 预过滤，去除大量凝胶和大颗粒，保护后端昂贵终端折叠滤芯，延长滤芯寿命，降低整体耗材成本；折叠滤芯作为最后一道终端保安过滤，实现纳米级精细截留。
