烛式过滤器的滤饼结构和过滤效率的关系

一、滤饼孔隙率：决定过滤速度的核心因素

• 高孔隙率滤饼：
  由粗颗粒、刚性颗粒或添加助滤剂形成的滤饼，内部孔隙大且连通性好，液体流动阻力小。此时过滤速度快（单位时间处理量大），且阻力随过滤时间增长较缓慢，适合对过滤速度要求高的场景（如化工原料粗过滤）。
  但缺点是截留精度较低：大孔隙可能允许细颗粒）穿过滤饼，导致滤液澄清度不足。
• 低孔隙率滤饼（孔隙率 < 30%）：
  由细颗粒、粘性颗粒（如胶体、污泥）或在高压力下形成的滤饼，内部孔隙细小且易被颗粒填充，液体流动阻力大。此时过滤速度慢（尤其过滤后期，阻力激增），但截留精度高：细孔隙可拦截亚微米级颗粒，适合对滤液纯度要求高的场景（如制药、电子级液体过滤）。

二、烛式过滤器 滤饼致密度：影响阻力增长速率的关键

• 疏松滤饼（致密度低）：
  颗粒间间隙大，未被压实，过滤过程中阻力增长缓慢，过滤速度稳定（如初期过滤阶段或低压过滤时的滤饼）。这种结构可延长有效过滤周期（减少停机再生次数），降低能耗（无需频繁升压维持流量），但需注意若颗粒过疏松，可能因颗粒脱落导致滤液污染。
• 致密滤饼（致密度高）：
  由细颗粒、粘性物料或在高压力下形成的滤饼，颗粒被紧密挤压，孔隙被压缩甚至堵塞，阻力随过滤时间呈指数级增长。例如，胶体颗粒形成的滤饼可能在短时间内 “板结”，导致过滤速度从初始的 10m³/h 骤降至 1m³/h 以下，需频繁停机反吹再生，显著降低过滤效率（单位时间有效处理量减少），同时增加能耗（反吹需额外动力）。

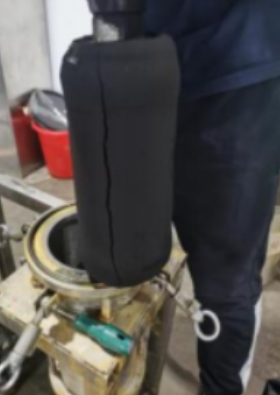

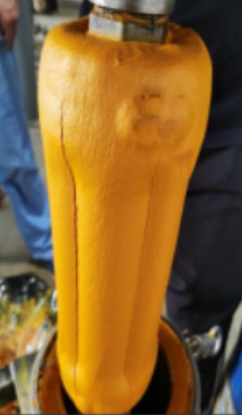

三、烛式过滤器 滤饼厚度：平衡过滤效率与阻力的关键

• 适度厚度（通常 5-20mm）：
  滤饼既能作为 “二次过滤介质” 增强截留效果（弥补滤布孔径不足），又不会因过厚导致阻力过大。此时过滤速度、截留精度与运行周期达到最优平衡，效率最高。例如，处理固含量 5%-10% 的悬浮液时，控制滤饼厚度在 10mm 左右，可兼顾每小时 3-5 次的过滤周期与稳定的流量。
• 过薄（<5mm）：
  滤饼未能充分发挥截留作用，主要依赖滤布过滤，截留精度低（尤其当滤布孔径大于物料颗粒时），且滤布直接承受颗粒冲击，易磨损或堵塞，缩短滤布寿命，间接降低效率。
• 过厚（>30mm）：
  即使是疏松滤饼，过厚也会导致总阻力急剧上升（阻力与厚度成正比），过滤速度大幅下降（可能降至初始速度的 1/5 以下），且反吹再生时难以彻底清除（滤饼深处颗粒受压力大，附着力强），残留滤饼会累积阻力，导致下一轮过滤效率更低。

四、滤饼颗粒分布：影响过滤稳定性的关键

• 颗粒分布均匀的滤饼：
  若滤饼由单一粒径或粒径范围窄的颗粒组成（如均一晶体颗粒），孔隙大小分布均匀，液体流动路径稳定，过滤速度和阻力变化平缓，运行稳定性高，便于控制（如可精准预测过滤周期）。
• 颗粒分布不均的滤饼：
  若滤饼中同时存在粗颗粒和细颗粒，细颗粒会填充粗颗粒间的孔隙，导致孔隙率快速下降、阻力骤增，过滤速度波动大，稳定性差，需频繁调整压力或提前再生，降低效率。

五、滤饼附着力：影响再生效率，间接决定过滤持续性

• 附着力弱的滤饼：
  如刚性颗粒或滤布表面光滑（如 PTFE 材质）时，滤饼易被反吹气流 / 液流剥离，再生后滤布表面残留少，下一轮过滤阻力低，可快速恢复初始过滤速度，过滤持续性强（有效运行时间占比高）。
• 附着力强的滤饼：
  如粘性物料（油脂、高分子聚合物）或滤布表面粗糙时，滤饼易残留并板结在滤布上，导致滤布孔径被堵塞，下一轮过滤初始阻力即显著升高，过滤速度大幅下降，需频繁更换滤布或增加清洗成本（如用溶剂浸泡），效率降低。

总结：滤饼结构与过滤效率的平衡逻辑

• 追求高速度（大处理量）时，需控制滤饼为高孔隙率、疏松、适度厚度（如粗颗粒物料，添加助滤剂）；
• 追求高截留精度（纯滤液）时，需接受低孔隙率、致密、薄至中厚度的滤饼（如细颗粒物料，低压慢滤）；
• 若滤饼结构失控（如过厚、过致密、附着力强），则会导致过滤速度暴跌、再生困难，直接降低整体效率。
