全自动烛式过滤器

一、产品简介

CFS全自动过滤系统又名烛式（滤饼层）过滤系统，集束管式过滤系统。前者根据过滤原理和方式命名，后者是根据结构形式来命名。主要用来自动拦截液体中的固体颗粒，并且可以干渣的方式排出。

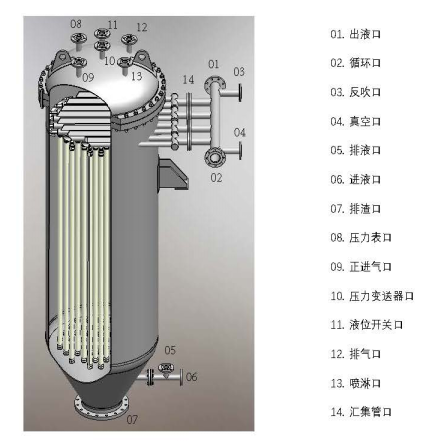

设备外形图

CFS全自动过滤系统是安冬（上海）过滤系统有限公司自主研发，设计，从滤芯骨架结构，滤筒密封件，滤筒卡箍及滤芯组件安装到系统自动化应用工作模式均有系统的标准化设计，大大减少了应用中的繁琐，为客户提供更优化，更方便的服务。

二、产品特点

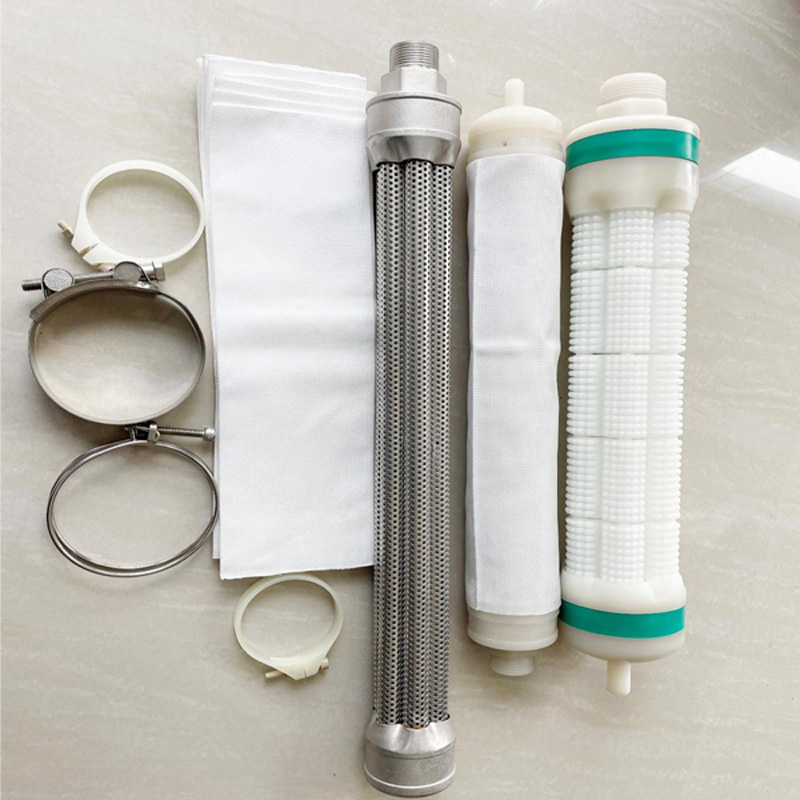

滤芯骨架设计采用六瓣梅花设计，上下端口采用模具化制造，滤布在骨架上平滑过渡，有利于排净滤杆内的液体，增加滤芯承压、承重能力，有利于自动干燥脱饼，其形式的独特设计更增加了滤芯生产的一致性和可靠性，同时还增强了滤饼脱饼期的附着性能和脱饼期的剥离性能。

三、应用特点

• 全自动控制，全密闭设计，操作简单

• 没有耗材，滤材自动再生无需更换

• 过滤效率高，可以实现微米级过滤

• 卸饼多种选择，可实现浆料和干渣排放

• 可处理高固含量的物料

四、功能性特点

CFS全自动过滤系统具有很多过滤器不具备的强大功能，可根据需要选择，预涂，循环过滤，澄清过滤，打浆，洗涤跟体积处理，多次在线洗涤，增稠，罐内溶解，再过滤，干燥等更多功能性操作。

五、工作原理

CFS全自动过滤系统是在一个密闭的容器内配置多根滤芯，滤芯上套有专用滤布，当滤液经过滤布时，固体颗粒会被滤布拦截，利用架桥原理，逐步拦截不同大小的颗粒，形成可以满足过滤精度要求的滤饼层，利用滤液自己形成的滤饼层进行有效过滤。

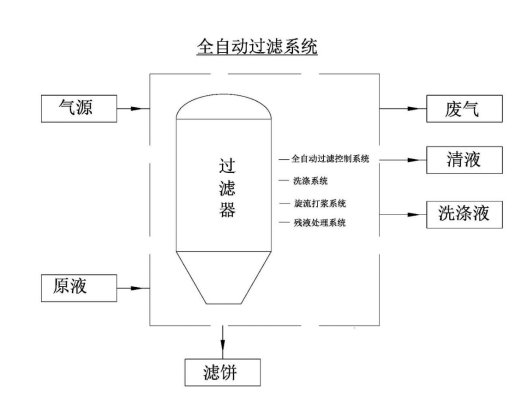

六、工作流程

• 预过滤




  预过滤阶段，物料中的颗粒由大到小逐渐被拦截，通过“架桥”，在介质表面形成滤饼过滤层，使过滤精度达到要求（部分物料不需要预过滤，可直接拦截）。

• 过滤过程

  过滤阶段，物料中的颗粒被预过滤阶段的滤饼层拦截，滤饼逐渐增厚，经过滤后的滤液进入清液罐

• 干燥滤饼

  过滤结束后，排出容器内的液体，然后用气体正向通过滤饼，压出滤饼中残留的液体，降低滤饼中的含水率。

• 脱饼卸渣

  滤饼干燥结束后，分组对每一个过滤单元进行反吹，滤饼被膨胀的过滤介质震掉，从而实现排渣过程。

• 其他可选功能

  助滤剂的预涂及计量添加工艺

  滤饼的洗涤工艺

  物料的增稠工艺

  跟体积的批处理工艺

  雾化喷淋清洗工艺

七、典型应用

• 脱色活性炭的过滤

• 催化剂的回收及过滤

• 无机盐的生产

• 色素的产品提纯、洗涤

• 增塑剂除碱性盐

• 烟气脱硫中FCC过滤

• PPS、PTA、PVC的除盐及颗粒回收

• 钛白粉的一洗二洗过滤

• 聚合物的溶液净化和催化剂去除

• TDA加氢的催化剂回收及过滤

• 废水处理，冷却水循环再生

• 铜箔生产中硫酸铜电解前的净化

• 染料的中间体再生及处理液的净化

• 草甘膦回收，农业化学品加氢催化剂的回收及脱色后活性炭的去除

• 结晶前精制乳糖糖浆的净化

• 植物油残渣、活性白土和活性炭，加氢催化剂的回收

• 抗生素，维生素的活性炭去除、晶体提纯和洗涤

• 碳载体上的贵金属催化剂和雷尼镍的回收

• 粘胶纤维中二浴水、冲毛水的过滤

• 聚乳酸中蛋白的过滤

• 聚乙醇酸中乙交酯和低聚物的过滤

八、产品选型

九、备品备件

我们提供及时的售后服务及技术支持，为客户提供定制的备品备件，以满足各种工艺要求。
